Model 型號

Classic1008

tem 項目

網框尺寸

Min Size

370X470mm

Max Size

737X737mm

Thickness

25~40mm

PCB  最小尺寸

50X50mm

PCB  最大尺寸

510X340mm

PCB  厚度

0.4~6mm

PCB  翹曲量

＜1%

傳送高度

900±40mm

傳送方向

左-右;右-左;左-左;右-右

 運輸速度

Max 1500mm/S Programmable

PCB的定位

 支撐方式

磁性頂針/可調節頂升平臺/等高塊

PCB的定位

夾緊方式

邊夾,真空吸嘴

Print head 印刷頭

兩個獨立的直聯式馬達驅動印刷頭

刮刀速度

6~200mm/sec

刮刀壓力

0~15Kg 馬達控制

刮刀角度

60°/55°/45°

 刮刀類型

鋼刮刀標準,膠刮刀

鋼網分離速度

0.1~20mm/sec

清洗方式

 干、濕、抽真空

工作臺調整范圍

X:±10mm;Y:±10mm;θ:±2°

整機參數 Machine

重復定位精度

±0.01mm

印刷精度

±0.025mm

 印刷周期

<7s

 換線時間

<5Min

使用空氣

4.5~6Kg/cm²

電源

AC:220±10%,50/60HZ 1Φ 3KW

控制方法

PC Control

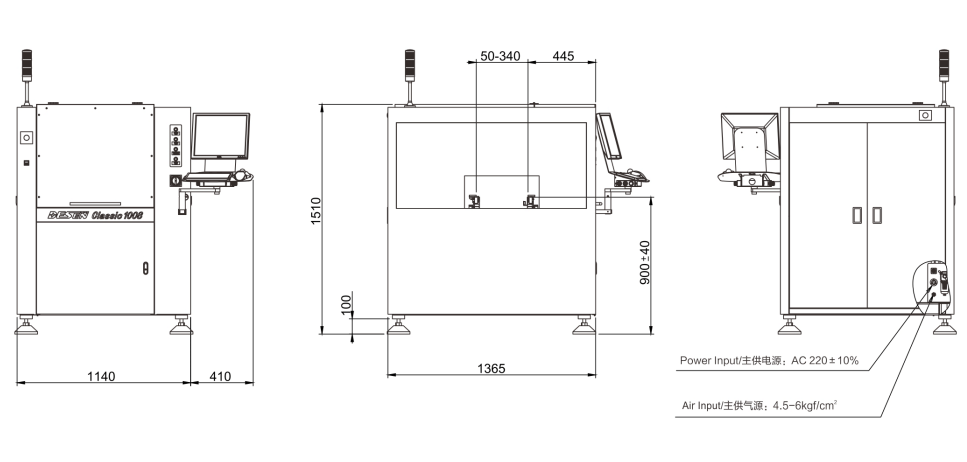

 機器外形尺寸

1140(L)X1365(W)X1510(H)mm

 機器重量

1100Kg
