ALD7120是專為國內許多小批量、多機種的制造廠商開發的離線式AOI。進口的絲桿導軌實現最高的精度，3CCD彩色相機準確識別各部件的顏色變化，完全01005的檢測能力，符合CE標準和人性化的機械設計，超大抽拉式操作托盤，可供操作人員置放PCB等物品，位于中間的LCD顯示器可保護操作人員視力，集中的電路系統打開外罩便一目了然，方便維護保養，自動張開的雙邊夾具大大提高了使用效果，自動感應安全光幕和自動開啟的翻板讓設備使用更安全。
設備介紹
產品特點
● 快速編程設計
● 多領域應用設計
● 智能同軸光源設計
● 內置ALDSPC軟件包
● 高精度、高檢出率
● 多Mark功能(含Bad Mark)
● 多程序同時運行

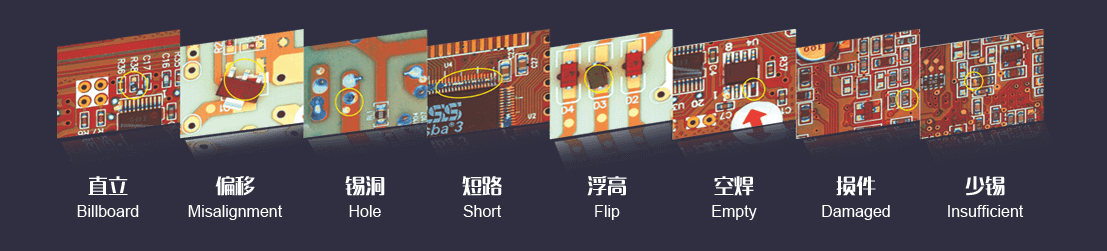

部分缺陷圖
ALD7120應用能力Application Ability
編程速度 檢測速度
● 3000個點的PCBA采用手動編程只需要50分鐘即可完成 ● 檢測一塊電腦主板的進間約為15秒
● 若元件庫存建立完整，使用CAD DATA導入即可完成自動編程 ● 檢測一塊手機主扳的時間約為3秒
● ALD7120還包含了離線編程軟件包（包含離線調試功能） ● 平均每秒處理檢測點180個
統計分析控制(SPC)Statistic Process Control（SPC）
● 提供一切所需內容的詳細報表
● 當同一錯誤發生多次即自動報警
● 自動計算周，月、季度的餅狀圖，曲線圈和PPM圖
ALeader開發的統計過程控制軟件(SPC)與AOI無縫連接，根據反饋信息及時發現系統性因素出現的征兆，并采取措施，
以消除其影響．使過程維持在僅受隨機性因素影響的受控狀態，以達到控制質量的目的。
ALD7120能力來源Ability Resource
● 全彩色智能數字相機
● 高亮RRGB同軸環形塔狀LED光源（彩色光）
● 不同檢測項目可運用多重算法

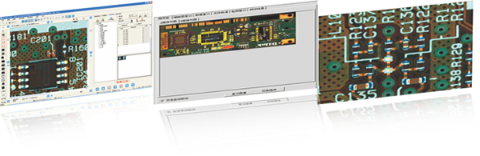

智能優化
高清晰的畫質、A/B面自動識別、自動讀取Barcode、Bad Mark等功能將優化您的制程．提高生產效率和管理能力。
領先的自動畫框，自動搜索元件庫使您再也不必為繁瑣的程序制作而苦惱！ALD7120以其精準的判斷能力和高速的檢測
質量將靈活應對國內大批量，多Mode和多功能的外觀檢查需求。
規格參數
| 功能參數 Functional Specifications | |
| 檢測的電路板 | SMT回流爐后電路板檢查 |
| 檢測方法 | TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國 際領先算法，系統根據不同檢測點自動設定其參數 |
| 攝像頭 | 全彩色智能數字相機 |
| 分辨率/視覺范圍/速度 | 標配：15μm/Pixel FOV :36mm×30.72mm 檢測速度＜200ms/FOV 選配：8μm/Pixel FOV :19.20mm×16.38mm 檢測速度＜200ms/FOV |
| 光源 | 高亮RRGB同軸環形塔狀LED光源 (彩色光) |
| 編程模式 | 手動編寫、自動畫框、CAD數據導入自動對應元件庫 |
| 遠程控制 | 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 |
| 檢測覆蓋類型 | 偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、 空焊、溢膠、錫洞、引腳未出等 |
| 特別功能 | 多程序同時運行，支持自動調取程序； |
| 最小零件測試 | 8μm：01005chip & 0.3pitch IC |
| SPC和制程調控 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸 出Excel、Txt等文件格式 |
| 條碼系統 | 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） |
| 服務器模式 | 采用中心服務器，可將數臺AOI數據集中統一管理 |
| 操作系統 | Windows10 64位專業版 |
| 檢查結果輸出 | 22英寸液晶顯示器 |
| 系統參數 System Specifications | |
| PCB尺寸范圍 | 50×50mm(Min)～430×330mm(Max) |
| PCB厚度范圍 | 0.3 to 5 mm |
| PCB夾緊系統邊緣間隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB彎曲度 | ＜5mm 或 PCB對角線長度的2% |
| PCB上下凈高 | PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 80 mm |
| Conveyor系統 | 自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 |
| Conveyor離地高度 | 850 to 920 mm |
| Conveyor流向 | PCB在Y方向移動 |
| X/Y 平臺驅動 | 絲桿馬達驅動； PCB固定，Camera在X方向移動，每一臺均通過CTQ認證 |
| 電源 | AC230V 50/60 Hz 小于0.5KVA |
| 氣壓 | 不需要 |
| 設備重量 | 約290KG |
| 設備外形尺寸 | 900×1070×1310mm (L×W×H) |
| 環境溫濕度 | 10～35℃ 35～80％ RH（無結露） |
| 設備安規 | 符合CE安全標準 |
